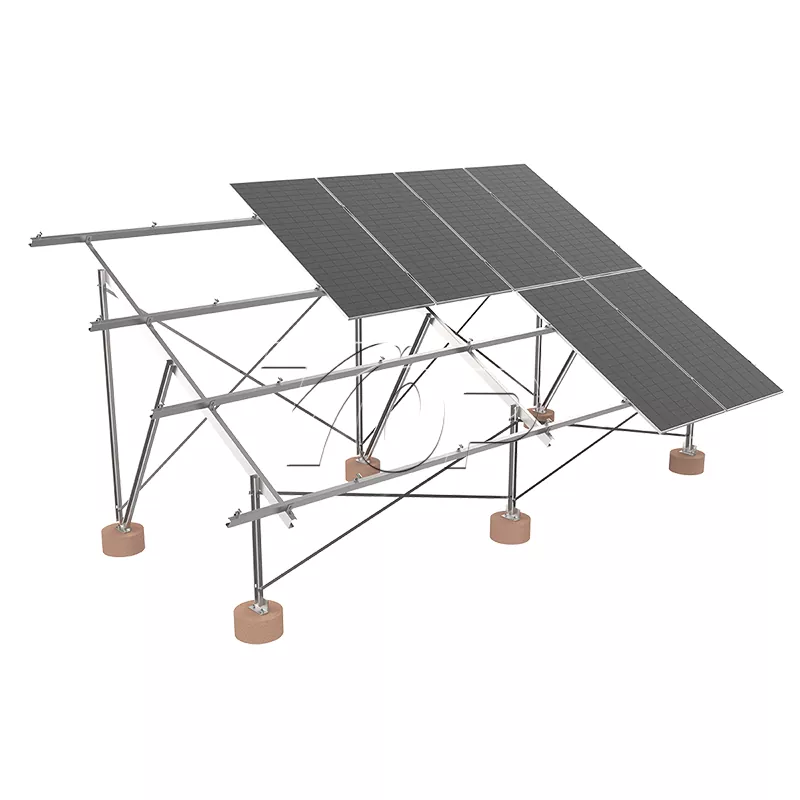

Güneş paneli zemin montaj rafı

Üst enerji tasarlanmış ve üretilen C-şekilli güneş paneli toprak montaj rafı esas olarak ana yapısal malzeme olarak kullanılır. Yüksek mukavemet / ağırlık oranına sahiptir. Bu zemin montaj güneş sistemi, yeterli taşıma kapasitesi sağlarken tüm destek sisteminin ağırlığını azaltabilir. Daha hafif parantezleri, ulaşım ve kurulum sırasında daha uygundur ve aynı zamanda temelin yük taşıma gereksinimlerini de azaltır.

Ürün parametreleri

Yüksek mukavemetli malzeme: Sıcak daldırma galvanizli çelik (HDG) veya anodize alüminyum, 25 yıldan fazla bir ömre sahip mükemmel korozyon direnci ve yapısal mukavemet sağlar.

Modüler Tasarım: Güneş Paneli Toprak Montaj Rafı, çeşitli güneş paneli boyutlarıyla uyumlu hızlı montaj ve ayarlamayı destekler.

Rüzgar direnci: Optimize edilmiş yer montajı güneş rafı yapısal tasarımı ve temel sabitleme yoluyla, yüksek rüzgar basıncı alanları için uygun olan 60 m/s'nin üzerindeki rüzgar hızına direnebilir.

Esnek kurulum açısı: Güç üretim verimliliğini en üst düzeye çıkarmak için sabit eğim açısını (15 ° -60 °) veya mevsimsel açı ayarını destekleyin.

Çevre Koruma ve Düşük Bakım: Beton Vakfı'na gerek yok, inşaat kirliliğini azaltın, düşük bakım maliyetleri.

Kurulum modu

1 Kurulum için hazırlık

Saha Kontrolü: Toprağın düzlüğünü ve toprağın türünü kontrol edin (ankraj vidaları veya beton temelleri önerilir).

Araçlar listesi: Elektrikli matkap, anahtar, seviye, ankraj vidası montaj makinesi (isteğe bağlı).

2 Kurulum Prosedürü

Temel fiksasyonu:

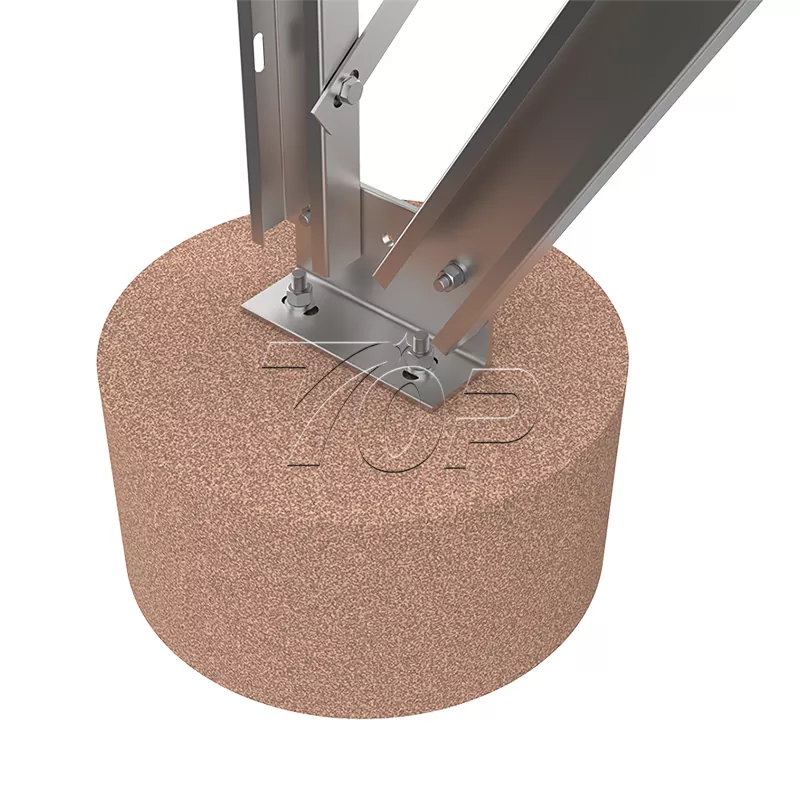

Beton tabanları kullanılırsa: En az 80 cm derinliğe sahip beton iskeleler dökün ve destek tabanı cıvataları yerleştirin.

Ankraj vidaları kullanıyorsanız (önerilir): Vidaları tasarım derinliğine (genellikle 1.2-2m) zemine vidalayın.

Destek montajı:

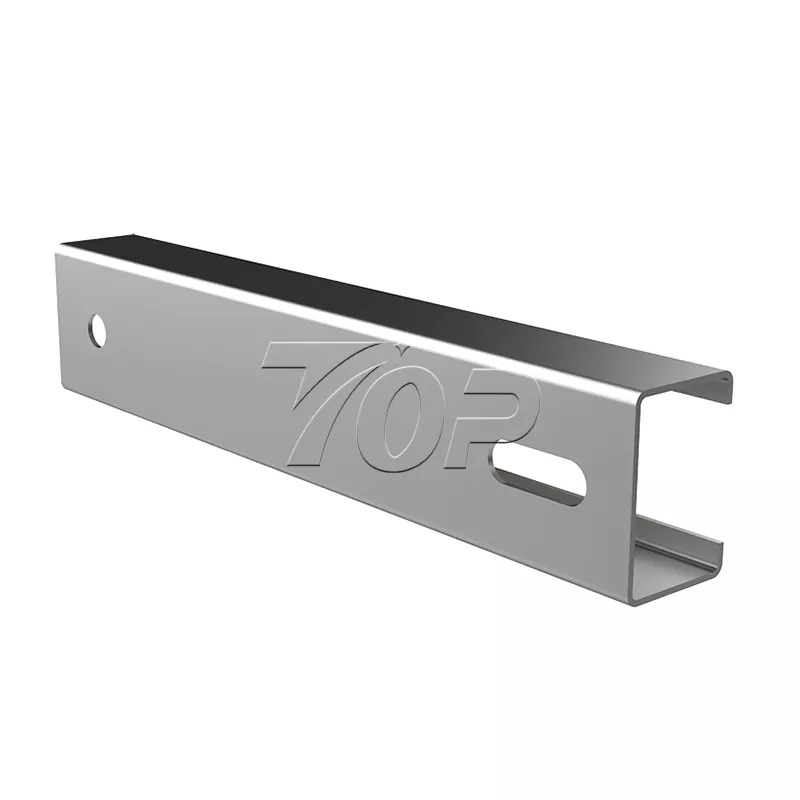

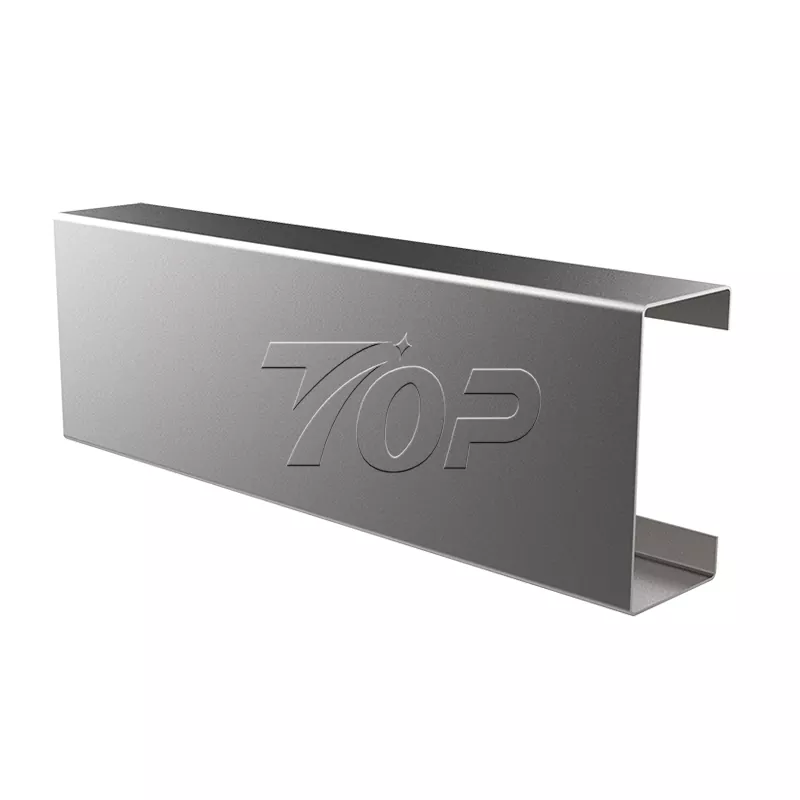

C-şekilli çelik kolonunu temel üzerinde dikey olarak sabitleyin ve cıvatalarla sıkın.

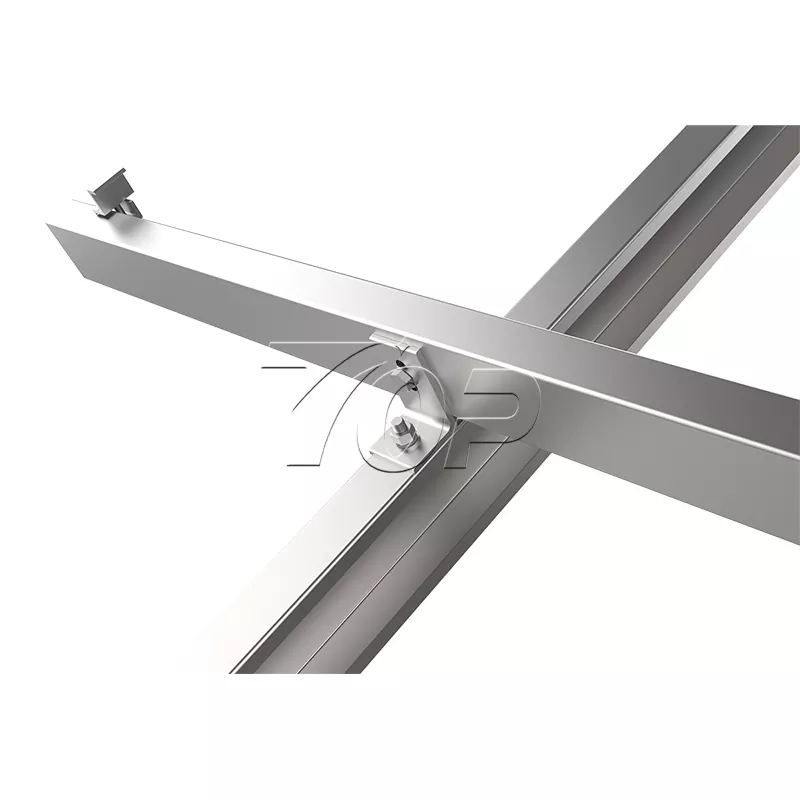

Güneş paneli öğütülmüş montaj raf yapısının düz olduğundan emin olmak için enine destek kirişlerini ve diyagonal parantezleri takın (bir seviye kullanarak kalibre).

Güneş panelleri takın:

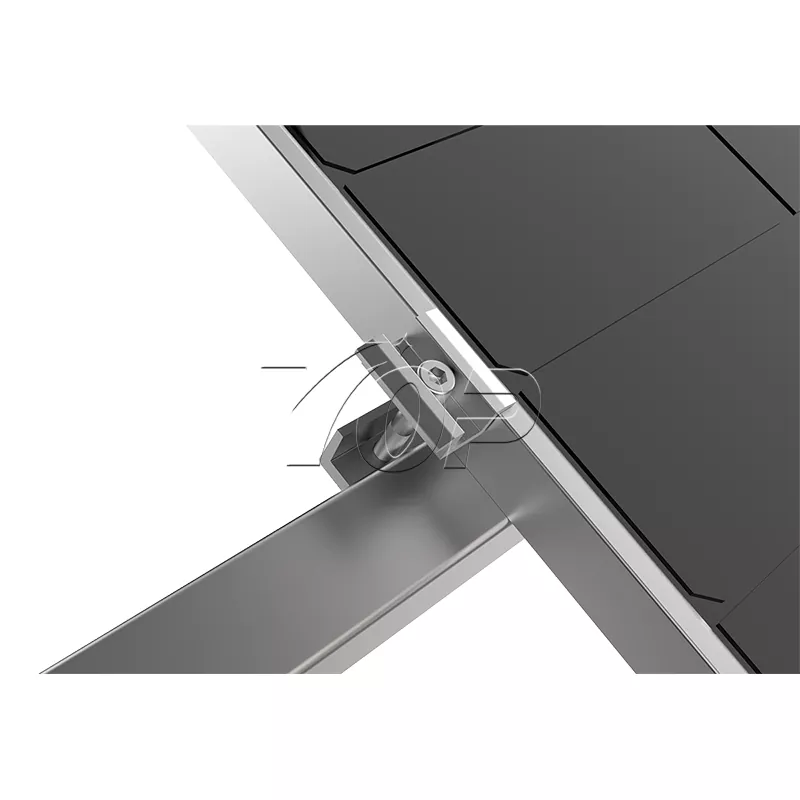

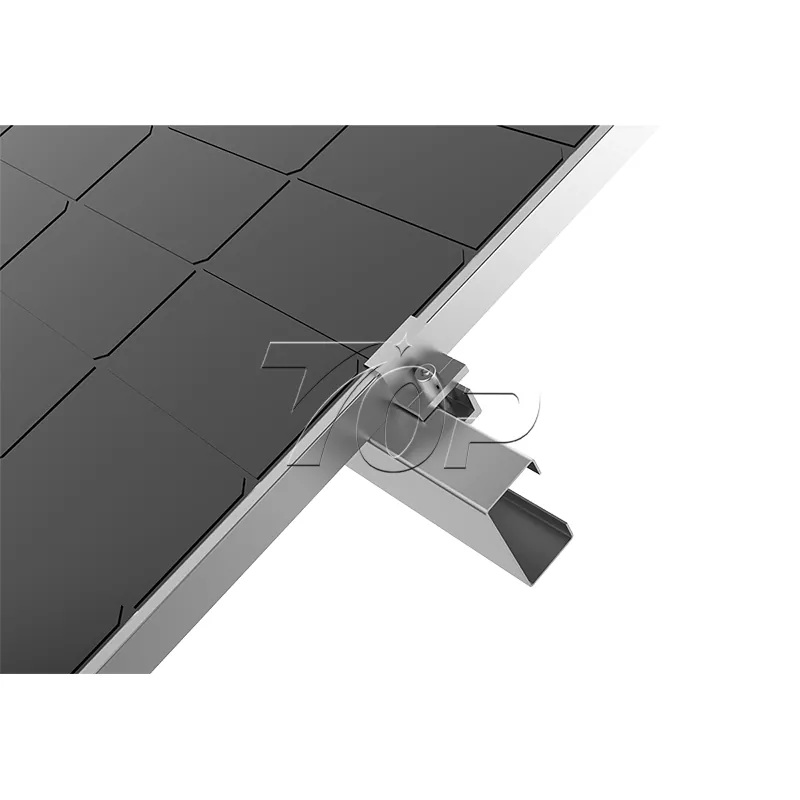

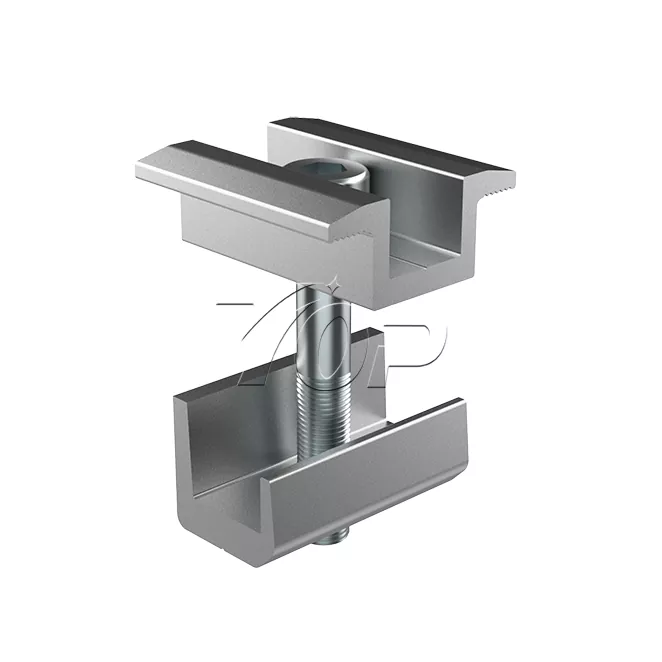

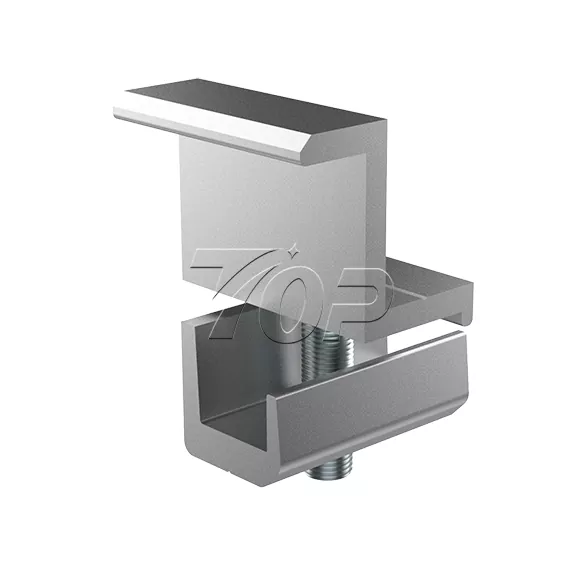

Güneş zemin panelleri kirişe yerleştirilir ve muntazam aralık sağlamak için alüminyum alaşım kenetleme fikstürü ile sabitlenir (ısı yayılması için önerilen aralık ≥10cm).

Topraklama ve muayene:

Toprak kablosunu destek sistemine bağlayın ve direnç testini (≤5Ω).

Cıvata gerginliğinin ve yapısal stabilitenin tamamen incelenmesi.

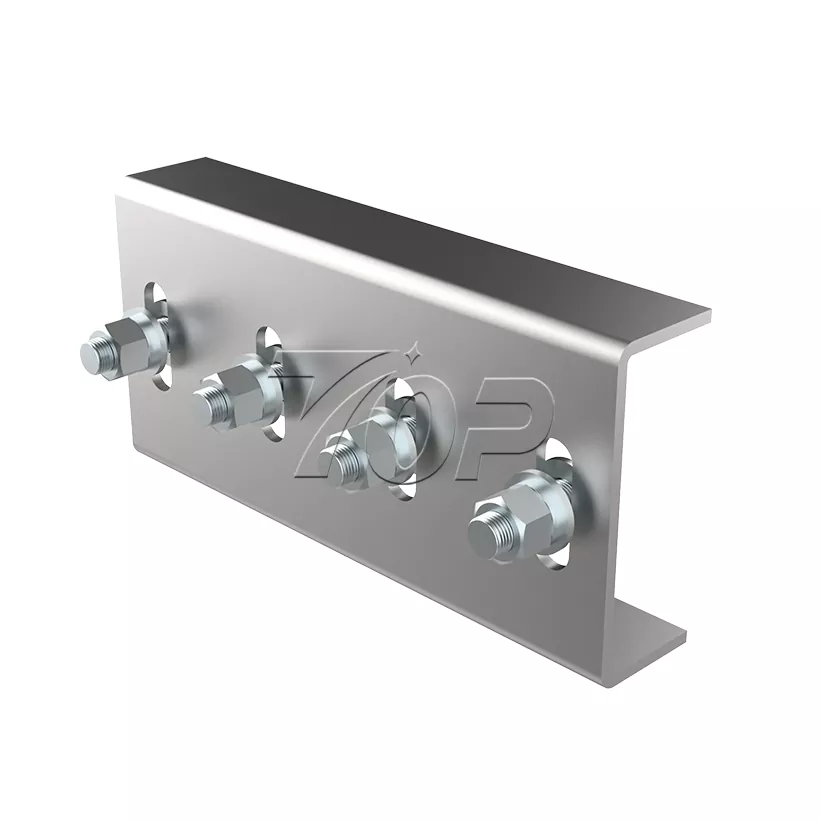

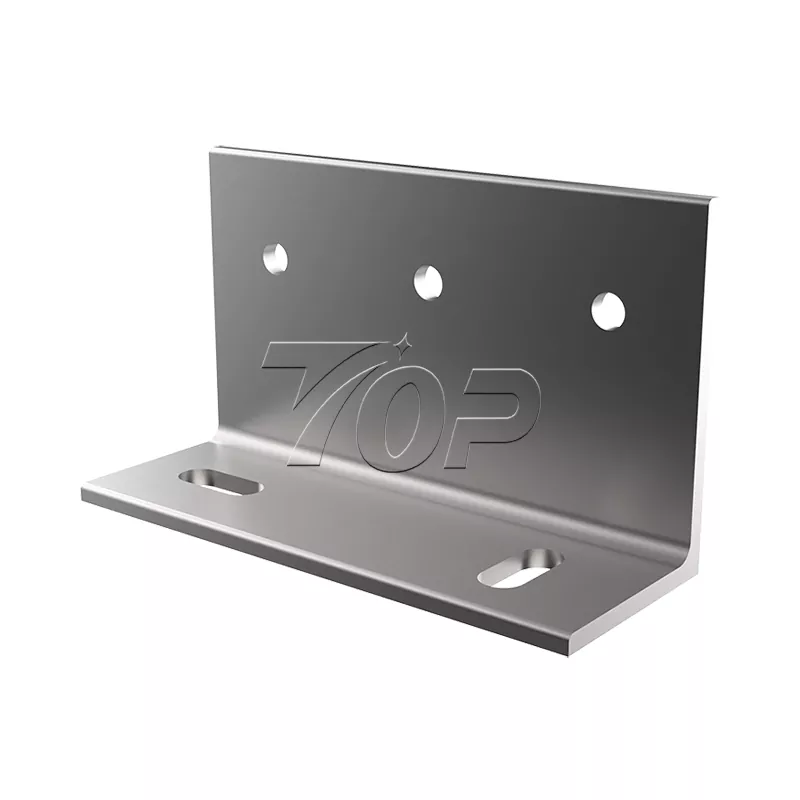

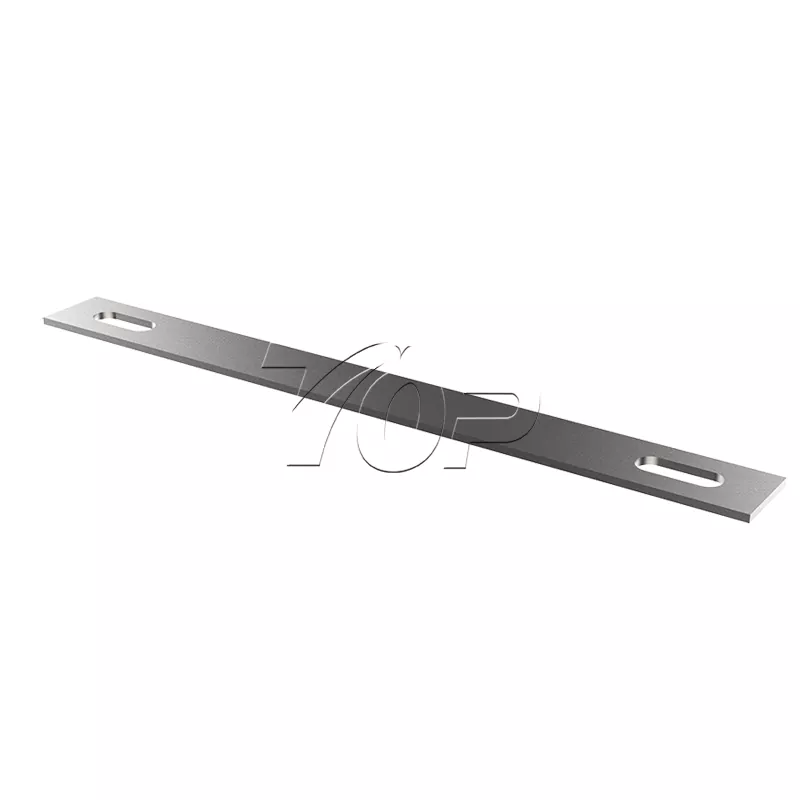

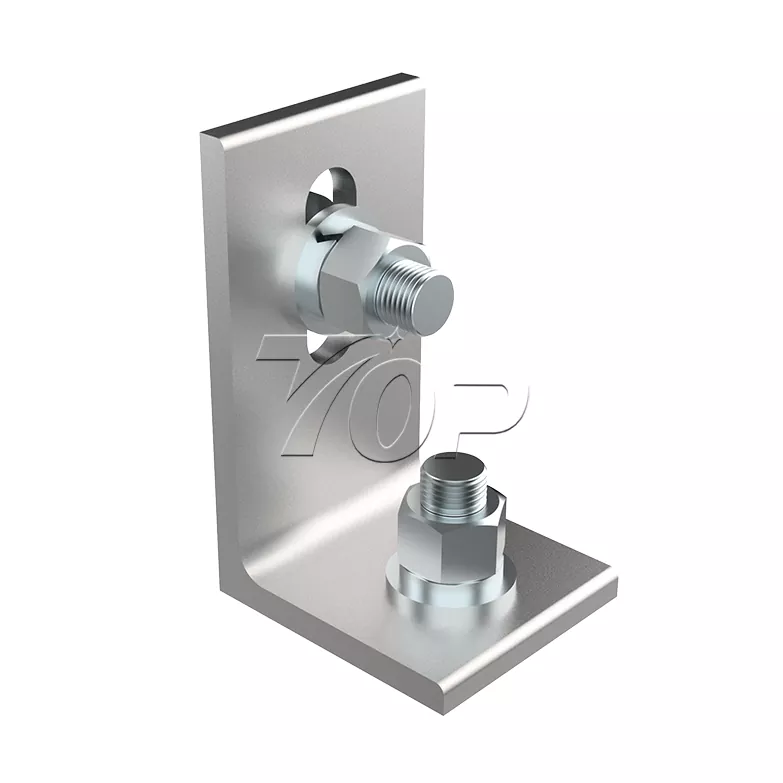

Ürün gösterisi

Ürün uygulaması
